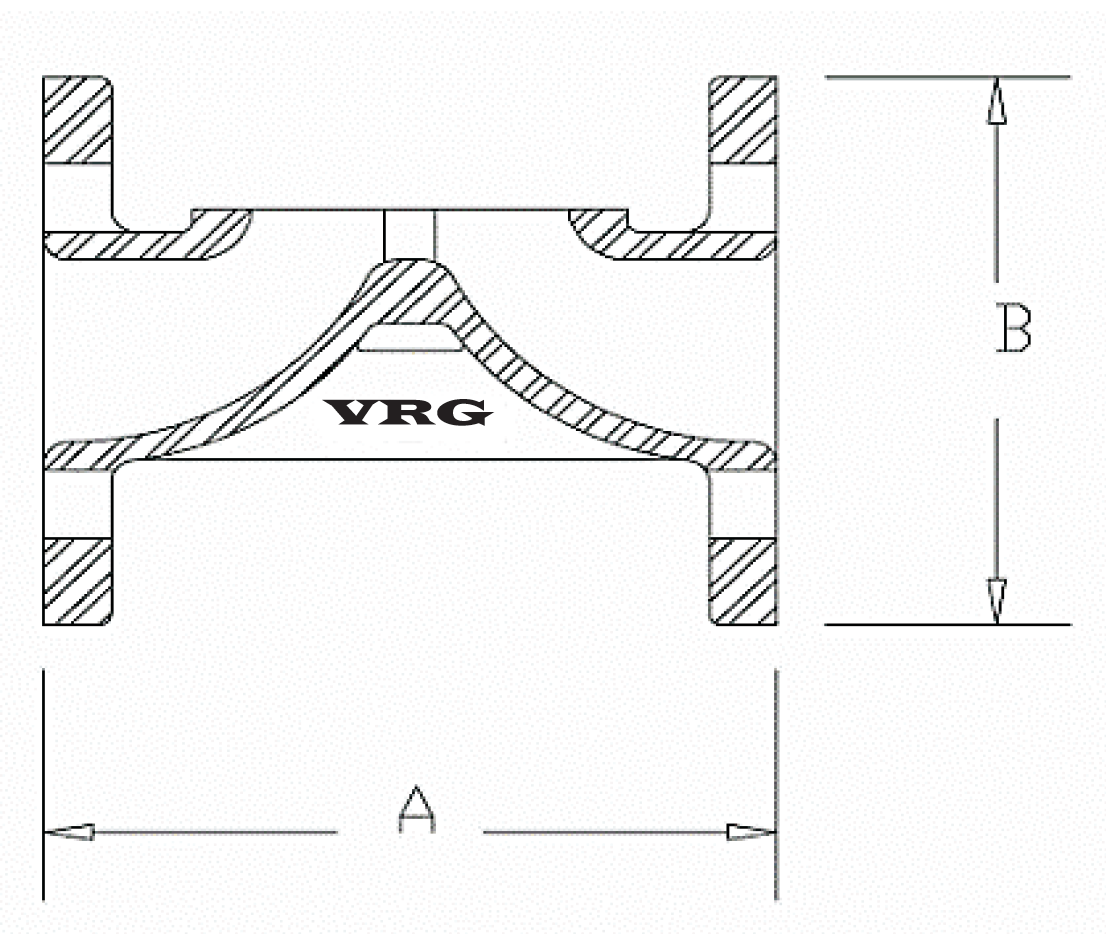

Dimensiones de cara a cara ANSI B16.1 y ANSI B16.5
La válvula de diafragma VRG con dimensiones de cara a cara ANSI B16.10 clase #125 y ANSI B16.5, clase #150 es ofrecida en todas las válvulas de diafragma, con la ventaja de tener un reemplazo directo en muchas válvulas (válvulas de bola y macho, etc.), sin la necesidad de modificaciones en la tubería.
Al igual que con todas las otras válvulas de diafragma, esta válvulas ofrece los siguientes beneficios para el servicio de limpieza:
Puede ser limpieza en su sitio, sin desmontarla o retirarla de la tubería.
No tiene cavidades o bolsas, que en el proceso de limpieza los líquidos puedan quedar atrapados.
Se esterilizan con vapor.
La válvula de diafragma es adecuado para aplicaciones corrosivas y abrasivas.
Una trayectoria de flujo suave, resultando un medio menos dañino para el cuerpo de la válvula y el diafragma.
Sin una bola o un macho que pueda sufrir daños como consecuencia de fluidos abrasivos.
Una gran superficie de sello, proporcionada por el diafragma.
No hay cavidades o bolsas para el fluido del proceso pueda quedar atrapado.
Cara Plana (Metales sin recubrimiento, Plásticos y de vidrio).
Las válvulas de diafragma de la marca VRG, están fabricadas conforme a la norma MSS SP 88 2010 (Manofacturers Standardization Society of the Valve and Fittings Industry, Inc.), esta práctica cubre lo siguiente:
Rangos de Presión – Temperatura y requerimientos de Diseño.
Límites de presión del diafragma utilizados.
Cuerpo, bonete, y materiales de atornillado.
Dimensiones de cara a cara comúnmente utilizados para las válvulas bridadas.
Conexiones finales del cuerpo y espesores de pared.
