El material del diafragma y el diseño son parte integral del correcto desempeño de la válvula de diafragma. Por esa razón, los 10 difragmas de elastómetro vertedero y 2 diafragmas de PTFE vertedero están disponibles para manejar una multitud de fluidos de proceso y parámetros.
- Grado M EPDM ½ - 12” – 30 a 300 °F (-34 a 149°C).
- Químicos, ácidos, alta temperatura, abrasivos.
- Grado C Hypalon ½ 0 a 255°F (-18 a 107° C) fluidos oxidantes, resistente al aceite.
- Grado S Hule Natural ½ -12” -30 A 180°F (-34 A 82°C) agua, abrasivos.
- Grado T Neopreno ½ - 12” -20 a 200°F (-29 a 93°C) químicos débiles, aire, resistente al aceite.
- Grado P Buna N NBR ½ - 12” + 10 a 180°F (-12 a 82°C) alimentos, aceites.
- Grado V Viton ½ -6” -20 a 395°F (-29 a 163°C) químicos y solventes específicos, aceites.
- 1. Esta puede ser utilizada como guía general; para la guía de servicios completa consulte a nuestros ingenieros.
- 2. Los diafragmas a máxima temperatura no se pueden utilizar satisfactoriamente a presiones máximas.
- 3. En hierro fundido, hierro dúctil y acero al carbono no deben utilizarse por debajo de -20 grados F (-29 C).
- 4. Viton es una marca registrada de Dupont de Nemours y Co. Inc.

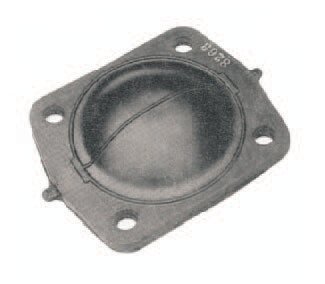

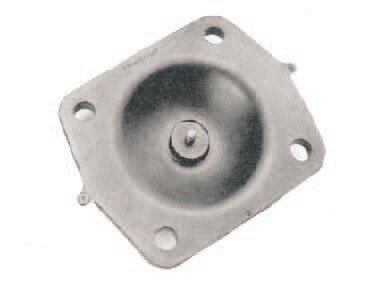

- Nuestros diafragmas de elastómero están disponibles en una variedad de materiales para tratar varios procesos característicos. Algunos diafragmas de elastómero son más sueves y más adecuados para aplicaciones abrasivas y de sólidos.
- Otros son más duros, proporcionando una mayor resistividad química y con límites de temperatura más altos. Todos los diafragmas de elastómero en tamaños de 1” - 8” se moldean en la posición cerrada para proporcionar el sello más efectivo. Cada membrana contiene marcas que permitan identificar el tamaño, el material, la fecha de molde y el proveedor del diafragma.
- El diseño moldeado cerrado aumenta las propiedades de sellado de diafragma. La posición en reposo del diafragma es contorneada para la misma forma que el vertedero, aumentando la capacidad del diafragma para proporcionar un cierre hermético.
- Debido al área del diafragma, tamaños inferiores a 1” se moldean abiertos.
- La trazabilidad de los diafragmas.
- Todos los materiales del diafragma y las propiedades físicas son trazables por lotes a través de códigos permanentes moldeados en las pestañas del diafragma. La fecha de moldeo, tipo de material y el tamaño del diafragma proporcionan una trazabilidad de los registros de los lotes originales.
